カムロックとは？
板と板の連結に使われる「カムロック方式」
カムロックは少し特殊な構造となっており、表面からネジの頭が見えず見た目が美しく仕上がるため、組立家具において使用されている事があります。
こちらのページではカムロックの仕組みや取り付け方法について解説いたします。
部品・準備する物

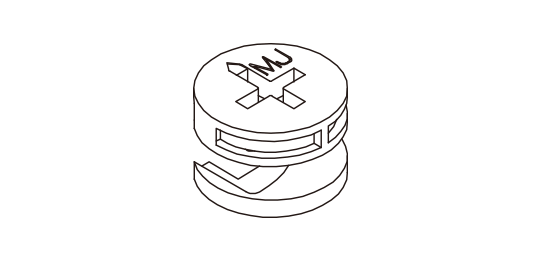

カムロック |

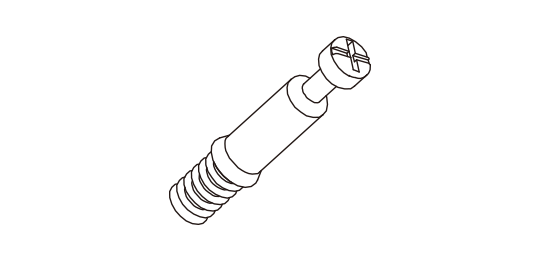

固定用ボルト |
|
|---|---|---|
部品 |
 ※部品の形状は商品によって |
 ※部品の形状は商品によって |
準備物 |
  |
|

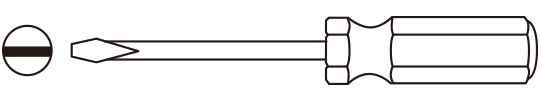

マイナスドライバー |

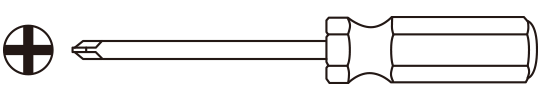

プラスドライバー |
※カムロックによって使用する適切な工具が異なりますので、商品同梱の組立説明書に従って使い分けてください。
※サイズの合わないドライバーを使うと、ネジ頭の溝（駆動部）が潰れる原因となります。
サイズに合うものを準備いただくか、手元にない場合は小さすぎないドライバーを使用してください。

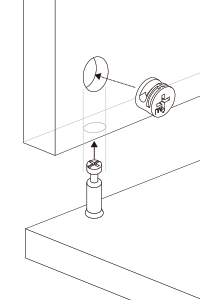

カムロックの構造について
板に取り付けた固定ボルトを、カムロックが埋め込まれたもう1枚の板に差し込みます。
カムロックを回すと、カムロックの爪が固定用ボルトネジの頭の部分を引っ張ることで、板と板がピッタリ締まります。
取り付け方法
-

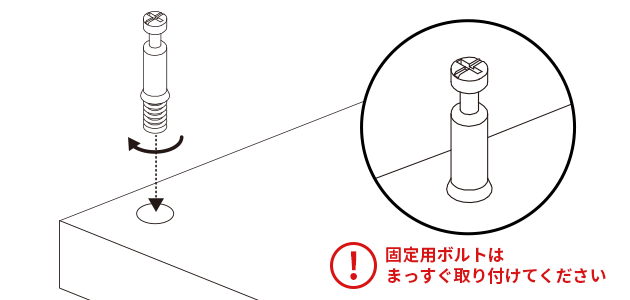

手順１：板に固定用ボルトを取り付ける
ねじ込み部分までまっすぐ取り付けます。
はじめは手で回し入れ、プラスドライバーを使ってしっかりと締め付けてください。- POINT
- ※最後までキチンと締めていないと、抜けや歪みの原因となります。
- ※ねじ込みすぎると、連結時に噛み合わせが悪くなる可能性がありますのでご注意ください。
- ※過度な締め付けは破損の原因になりますのでご注意ください。
- POINT
-

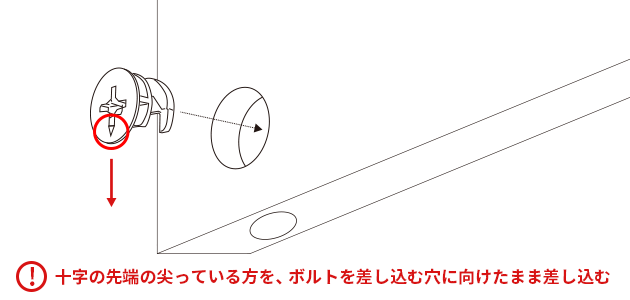

手順２：カムロックの向きを確認し、穴にはめ込む
- POINT
- ※向きがズレてしまった場合は、ドライバーで向きを修正してください
- POINT
-

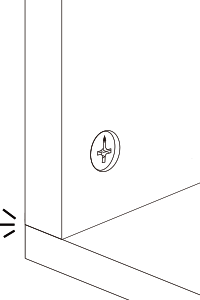

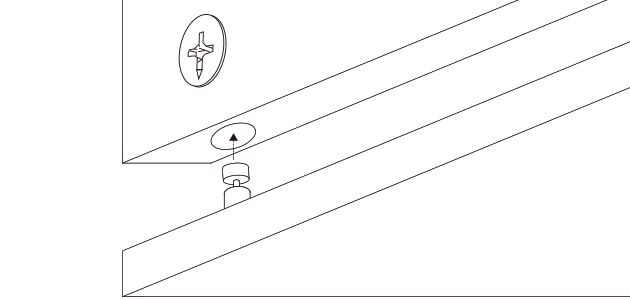

手順３：2枚の板を連結する
２つの板を合わせます
-

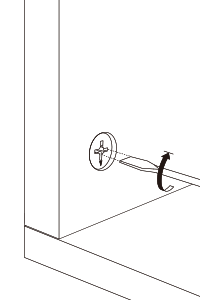

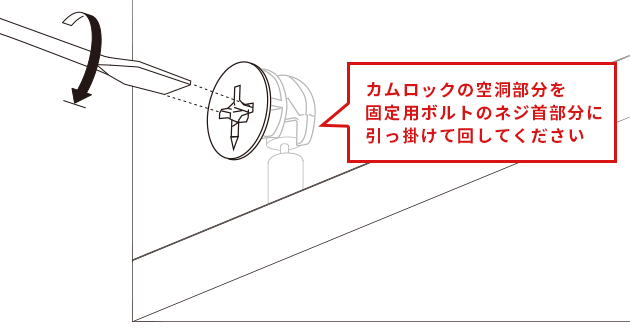

手順４：カムロックを締め付ける
2枚の板が連結した状態で、 カムロックの空洞部分を固定用ボルトのネジの首部分に引っ掛けたらカムロックを回し、 しっかりと締め付けたら完了です。
- POINT
- ※カムロックは90～180°の範囲で締め付けられます。無理に回すと破損の原因となりますのでご注意ください。
- POINT
|
|
